デジタル簡易無線用車載ホイップアンテナ

ZM0352S/ZM0462S

デジタル簡易無線用車載ホイップアンテナZM0352Smain

デジタル簡易無線用車載ホイップアンテナ

ZM0352S 価格：¥12,500(税別)

ZM0462S 価格：¥12,500(税別)

ZMシリーズ別周波数
920MHz：ZM0925S/ZM0922S
169MHz/920MHz：ZM0925S-169/ZM0922S-169
1.2GHz：ZM1272S
2.4GHz：ZM2407S/ZM2405S/ZM2402S
5GHz：ZM5605S

基台・変換コネクタ等は付属しておりません。

デジタル簡易無線用車載ホイップアンテナZM0352Sline

[ZM0352S] 351MHz対応

351MHz(デジタル簡易無線)帯対応ホイップアンテナです。

[ZM0462S] 467MHz対応

467MHz(デジタル簡易無線)帯対応ホイップアンテナです。

グラスファイバー製カバー

軽量・高強度なグラスファイバー製カバーを採用しました。

SMAコネクタ

SMAP(プラグ)コネクタ採用。 SR-SJ を使用することでSMAP(R)に変換できます。※上記画像の右側

ハンディ機器で運用

SMA-Jコネクタがでているハンディ機器に直付けでの運用が可能です。 ※機器によりコネクタ部にスペースができてしまう場合がございます

簡単・便利に車載運用(マグネット基台)

G1000Sシリーズと併用する事で簡単・便利にデジタル簡易無線(351MHz/467MHz)帯車載運用が可能です。

ポール等に取付けて運用

NB100/NB110・NB10TとSLC05A/SLC05HA・SA6-SJSJと併用する事でポール等に取付けて運用可能です。

三脚に取付けて運用

NB500とSLC05A/SLC05HA・SA6-SJSJと併用する事で三脚に取付けて運用可能です。

ポール等(斜め)に取付けて運用

NB600とSLC05A/SLC05HA・SA6-SJSJと併用する事でポール等(斜め)に取付けて運用可能です。

タッピングビス等で取付けて運用

NB800とSLC05A/SLC05HA・SA6-SJSJと併用する事でタッピングビス等で取付けて運用可能です。

仕様

型名	ZM0352S	ZM0462S
空中線形式	1/2λ×1段
周波数	351MHz帯	467MHz帯
利得 ※1	2.14dBi
入力インピーダンス	50Ω
耐入力	10W
電圧定在波比	2.0以下
接栓	SMAP
全長	約455mm	約354mm
重量	約35g
※1 公称

接続例

ハンディ機器に取付ける
直付け

車等に取付ける
+
マグネット基台
G1000Sシリーズ

大型車等に取付ける
+
サイドミラー・大型車平板基台
ST5S/ST6S/ST8S
+
アンテナ接栓付ケーブル
SLC05A/SLC05HA
又は、
ステンレス製SMAアンテナ基台
SA6-SJSJ
+
同軸ケーブル

ポール等に取付ける
+
アンテナ取付金具
NB100/NB110 / NB600
+
アンテナ接栓付ケーブル
SLC05A/SLC05HA
又は、
ステンレス製SMAアンテナ基台
SA6-SJSJ
+
同軸ケーブル

三脚に取付ける
+
アンテナ取付金具
NB500 / NB700
+
アンテナ接栓付ケーブル
SLC05A/SLC05HA
又は、
ステンレス製SMAアンテナ基台
SA6-SJSJ
+
同軸ケーブル

タッピングビス等で取付ける
+
アンテナ取付金具
NB800
+
アンテナ接栓付ケーブル
SLC05A/SLC05HA
又は、
ステンレス製SMAアンテナ基台
SA6-SJSJ
+
同軸ケーブル

[ZM0352S] 指向性図

[ZM0462S] 指向性図

[ZM0352S] 外観図

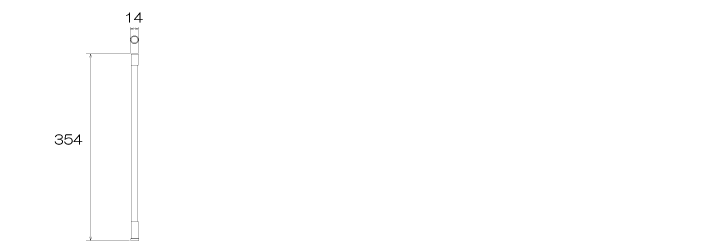

[ZM0462S] 外観図

注意

アンテナ基部は防水ではありませんので、屋外で使用する際は当社マグネット基台(G1000Sシリーズ)・SMAアンテナ接栓付ケーブル(SLC05A/SLC05HA)・ステンレス製SMAアンテナ基台(SA6-SJSJ)と組み合わせてお使いください。
