NDP351シリーズ/NDP467シリーズデジタル簡易無線用簡易ダイポールアンテナ

デジタル簡易無線用簡易ダイポールアンテナ

NDP351/NDP351U/NDP351B/NDP351F/NDP351T1/NDP351T5
NDP467/NDP467U/NDP467B/NDP467F/NDP467T1/NDP467T5

NDP351 デジタル簡易無線用簡易ダイポールアンテナメイン画像

NDP351/NDP467 ¥オープン ※1

NDP351U/NDP467U ¥オープン ※2

NDP351B/NDP467B ¥オープン ※3

NDP351F/NDP467F ¥オープン ※4

NDP351T1/NDP467T1 ¥オープン ※5

NDP351T5/NDP467T5 ¥オープン ※6

受注生産品となります。(通常受注後約10日)

NDP351/NDP467シリーズは、351MHz/467MHzデジタル簡易無線向けの簡易ダイポールアンテナです。351MHz/467MHz帯に対応し、351MHz/467MHzデジタル簡易無線の固定局アンテナとして使用できます。
取付環境に応じて取付金具を選択可能で、ポール・壁面など様々な場所へ設置できます。ケーブル長やコネクタの選択、少量からの周波数特注にも対応します。
大手通信会社・公共インフラシステム等での採用実績があります。

NDP351 デジタル簡易無線用簡易ダイポールアンテナ line

[NDP351シリーズ] 351MHz対応

351MHz(デジタル簡易無線)帯対応ダイポールアンテナです。

[NDP467シリーズ] 467MHz対応

467MHz(デジタル簡易無線)帯対応ダイポールアンテナです。

ケーブル長・コネクタ選択可能

ケーブル長とコネクタ[SMAP/SMAJ/SMAP(R)/NP/NJ/BNCP/BNCJ/TNCP/TNCJ/TNCP(R)/TNCJ(R)]が選択可能です。

[NDP351/NDP467] 軽量アルミ製取付金具

壁面にタッピングビス4箇所で取り付ける軽量アルミ製取付金具です。 ※NDP351/NDP467の取付金具は軽量アルミ製L型アンテナ取付金具ALB110A となります。

[NDP351U/NDP467U] 3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※Uボルト取付適合パイプ径：φ16mm～45mm ※NDP351U/NDP467Uの取付金具はオールステンレス製L型アンテナ取付金具NB100A となります。

[NDP351U/NDP467U] 縦・横取付可能

Uボルト・コの字金具が2個ずつ付属しており、縦・横共に取付可能です。

[NDP351B/NDP467B] 3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※ステンレスベルト等取付 ※NDP351B/NDP467Bの取付金具はオールステンレス製L型アンテナ取付金具NB110A となります。

[NDP351B/NDP467B] 様々な場所に取付可能

幅が～20mmのステンレスベルト等で取付可能です。 ※ベルトは付属しておりません。

[NDP351F/NDP467F] 3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※Uボルト取付適合パイプ径：φ27mm～65mm ※NDP351F/NDP467Fの取付金具はオールステンレス製L型アンテナ取付金具NB120A となります。

[NDP351F/NDP467F] 縦・横取付可能

Uボルト・コの字金具が2個ずつ付属しており、縦・横共に取付可能です。

[NDP351T1/NDP467T1] 2mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。
※Uボルト取付適合パイプ径：φ16mm～45mm ※NDP351T1/NDP467T1の取付金具はオールステンレス製L型アンテナ取付金具NB10TA となります。

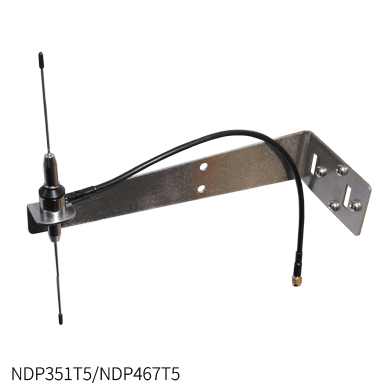

[NDP351T5/NDP467T5] 2mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。 ※NDP351T5/NDP467T5の取付金具はオールステンレス製L型アンテナ取付金具NB50TS となります。

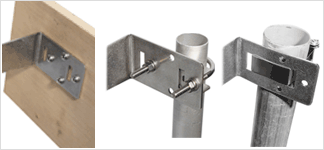

[NDP351T5/NDP467T5] 様々な取付方法

壁面(タッピングビス)・ポール(Uボルト(U45A))・支柱(ステンレスベルト)等に取付可能です。 ※呼び径6×20mmタッピングビス×4本が付属
※Uボルトを使用する際はコの字金具(S3545A)の併用を推奨致します。U45A・S3545Aは付属しません。
※ベルトは付属しません。

型名	NDP351シリーズ	NDP467シリーズ
空中線形式	1/2λ簡易ダイポール型アンテナ
周波数	351MHz帯	467MHz帯
利得 ※1	2.14dBi
用途	固定局用
入力インピーダンス	50Ω
耐入力	5W
電圧定在波比	2.0以下
接栓 ※2	[ SMAP/SMAJ/SMAP(R)/NP/NJ/BNCP/BNCJ/TNCP/TNCJ/TNCP(R)/TNCJ(R) ] から選択可能
同軸ケーブル	RG58A/U
同軸ケーブル長 ※3	選択可能
エレメント長 ※4	約200mm	約150mm
基台部重量 ※5	約85g
耐風速 ※6	45m/sec
※1 公称アンテナ単体 ※2 標準：SMAP ※3 標準：35cm ※4 片側エレメント金具含む ※5 エレメント含む接栓・ケーブル長標準時 ※6 最大瞬間風速

型名	NDP351 NDP467	NDP351U NDP467U	NDP351B NDP467B	NDP351F NDP467F	NDP351T1 NDP467T1	NDP351T5 NDP467T5
取付金具外形寸法 ※7	約250mm×40mm×100mm	約250mm×65mm×100mm		約130mm×90mm×110mm	約100mm×65mm×40mm	約245mm×92mm×50mm
取付金具板厚	3mm				2mm
取付金具重量	約110g	約376g		約390g	約100g	約215g
金具取付方法	タッピングビス	Uボルト	ステンレスベルト ※8	Uボルト	Uボルト	タッピングビス/Uボルト/ステンレスベルト ※8 ※9
適合パイプ径	-	φ16mm～45mm	-	φ27mm～65mm	φ16mm～45mm	φ16mm～45mm ※10
※7 NDP351/NDP467取付金具：ALB110A NDP351U/NDP467U取付金具：NB100A NDP351B/NDP467B取付金具：NB110A NDP351F/NDP467F取付金具：NB120A NDP351T1/NDP467T1取付金具：NB10TA NDP351T5/NDP467T5取付金具：NB50TS ※8 ベルト幅～20mm 付属無し ※9 Uボルト・コの字金具・ステンレスベルトは付属無し ※10 弊社製品UボルトU45Aとコの字金具S3545A使用時
