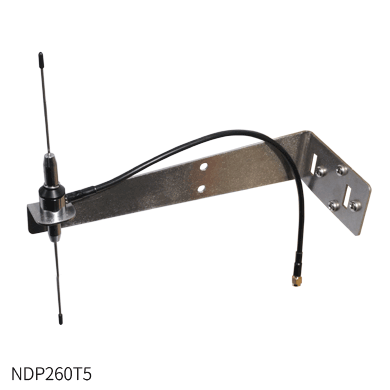

260MHzデジタル防災行政無線用簡易ダイポールアンテナ

NDP260/NDP260U/NDP260B/NDP260F/NDP260T1

260MHz防災無線ダイポールアンテナNDP260main

  • 260MHz防災無線ダイポールアンテナNDP260img
  • 260MHz防災無線ダイポールアンテナNDP260Uimg
  • 260MHz防災無線ダイポールアンテナNDP260Bimg
  • 260MHz防災無線ダイポールアンテナNDP260Fimg
  • 260MHz防災無線ダイポールアンテナNDP260T1img
  • 260MHz防災無線ダイポールアンテナNDP260baseimg

260MHzデジタル防災行政無線用簡易ダイポールアンテナ

NDP260 ¥オープン ※1

NDP260U ¥オープン ※2

NDP260B ¥オープン ※3

NDP260F ¥オープン ※3

NDP260T1 ¥オープン ※3

  • 260MHz防災無線ダイポールアンテナNDP260直販
  • 260MHz防災無線ダイポールアンテナNDP260取説
  • 260MHz防災無線ダイポールアンテナNDP260受注
  • 260MHz防災無線ダイポールアンテナNDP260FAQ
  • 260MHz防災無線ダイポールアンテナNDP260指向性
  • 260MHz防災無線ダイポールアンテナNDP260環境
  • 260MHz防災無線ダイポールアンテナNDP260周波数1
  • 260MHz防災無線ダイポールアンテナNDP260ケーブル
  • 260MHz防災無線ダイポールアンテナNDP260コネクタ
※1 軽量アルミ製L型アンテナ取付金具ALB110  タッピングビス固定
※2 オールステンレス製L型アンテナ取付金具NB100  Uボルト固定
※3 オールステンレス製L型アンテナ取付金具NB110  ステンレスベルト等固定
※4 オールステンレス製L型アンテナ取付金具NB120  Uボルト固定
※5 オールステンレス製L型アンテナ取付金具NB10T  Uボルト固定
NDPシリーズ別周波数
351MHz：NDP351/NDP351U/NDP351B/NDP351F/NDP351T1
467MHz：NDP467/NDP467U/NDP467B/NDP467F/NDP467T1
920MHz：NDP920/NDP920U/NDP920B
少量から周波数の特注カスタム承ります
受注生産品となります。(通常受注後約10日)

[NDPシリーズ] 製品概要

  • 取付環境により取付金具を選択可能なダイポールアンテナです。ケーブル長・接栓変更可能/周波数変更も少数から対応致します。
    大手通信会社・公共インフラシステム等に採用実績ございます。

260MHz防災無線ダイポールアンテナNDP260詳細

260MHz防災無線ダイポールアンテナNDP260line

260MHz防災無線ダイポールアンテナNDP260de1 デジタル防災無線(260MHz帯)対応

262MHz～275MHzデジタル防災無線対応ダイポールアンテナです。

260MHz防災無線ダイポールアンテナNDP260de2 ケーブル長・コネクタ選択可能

ケーブル長とコネクタ[SMAP/SMAJ/SMAP(R)/NP/NJ/BNCP/BNCJ]が選択可能です。

260MHz防災無線ダイポールアンテナNDP260de3 [NDP260] 軽量アルミ製取付金具

壁面にタッピングビス4箇所で取り付ける軽量アルミ製取付金具です。 ※NDP260の取付金具は 軽量アルミ製L型アンテナ取付金具ALB110 となります。

260MHz防災無線ダイポールアンテナNDP260de4 [NDP260U]  3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※Uボルト取付  適合パイプ径：φ16mm～45mm ※NDP260Uの取付金具は オールステンレス製L型アンテナ取付金具NB100 となります。

260MHz防災無線ダイポールアンテナNDP260de5 [NDP260U] 縦・横取付可能

Uボルト・コの字金具が2個ずつ付属しており、縦・横共に取付可能です。

260MHz防災無線ダイポールアンテナNDP260de6 [NDP260B]  3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※ステンレスベルト等取付 ※NDP260Bの取付金具は オールステンレス製L型アンテナ取付金具NB110 となります。

260MHz防災無線ダイポールアンテナNDP260de7 [NDP260B]  様々な場所に取付可能

幅が～20mmのステンレスベルト等で取付可能です。 ※ベルトは付属しておりません。

260MHz防災無線ダイポールアンテナNDP260de8 [NDP260F]  3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。
※Uボルト取付  適合パイプ径：φ27mm～65mm ※NDP260Fの取付金具は オールステンレス製L型アンテナ取付金具NB120 となります。

260MHz防災無線ダイポールアンテナNDP260de9 [NDP260F]  縦・横取付可能

Uボルト・コの字金具が2個ずつ付属しており、縦・横共に取付可能です。

260MHz防災無線ダイポールアンテナNDP260de10 [NDP260T1]  2mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。
※Uボルト取付  適合パイプ径：φ16mm～45mm ※NDP260T1の取付金具は オールステンレス製L型アンテナ取付金具NB10T となります。

260MHz防災無線ダイポールアンテナNDP260tag仕様

型名 NDP260 NDP260U NDP260B NDP260F NDP260T1
空中線形式 1/2λ簡易ダイポール型アンテナ
周波数 262MHz～275MHz
利得 ※1 2.14dBi
用途 固定局用
入力インピーダンス 50Ω
耐入力 5W
電圧定在波比 2.0以下
接栓 ※2 [ SMAP/SMAJ/SMAP(R)/NP/NJ/BNCP/BNCJ/TNCP/TNCJ/TNCP(R)/TNCJ(R) ]
から選択可能
同軸ケーブル RG58A/U
同軸ケーブル長 ※3 選択可能
エレメント長 ※4 約260mm
基台部重量 ※5 約85g
取付金具外形寸法 ※6 約250mm×40mm×100mm 約250mm×65mm×100mm 約130mm×90mm×110mm 約100mm×65mm×40mm
取付金具重量 約110g 約376g 約390g 約100g
金具取付方法 タッピングビス Uボルト ステンレスベルト ※7 Uボルト Uボルト
適合パイプ径 - φ16mm～45mm - φ27mm～65mm φ16mm～45mm
耐風速 ※8 45m/sec
※1 公称  アンテナ単体
※2 標準：SMAP
※3 標準：35cm
※4 片側  エレメント金具含む
※5 エレメント含む  接栓・ケーブル長標準時
※6 NDP260取付金具：ALB110  NDP260U取付金具：NB100  NDP260B取付金具：NB110  NDP260F取付金具：NB120  NDP260T1取付金具：NB10T
※7 ベルト幅～20mm  付属無し
※8 最大瞬間風速
260MHz防災無線ダイポールアンテナNDP260指向性tag指向性図
260MHz防災無線ダイポールアンテナNDP260指向性図
260MHz防災無線ダイポールアンテナNDP260外観tag外観図
260MHz防災無線ダイポールアンテナNDP260外観図
