アンテナ取付金具

アンテナを設置/固定する為の各種取付金具

ナテックアンテナ等問合せ
ナテック直販サイトASMON_s ナテックアンテナ等検索_s ナテックアンテナ等問合せs

オールステンレス製アンテナ取付金具

NB10TA/NB10TSA/NB30TA/NB30TSA

NB10T/NB10TS/NB30T/NB30TS 後継品

ステンレス製アンテナ取付金具NB10TAmain

  • ステンレス製アンテナ取付金具NB10TAimg
  • ステンレス製アンテナ取付金具NB10TA構成
  • ステンレス製アンテナ取付金具NB10TSAimg
  • ステンレス製アンテナ取付金具NB10TSA構成
  • ステンレス製アンテナ取付金具NB30TAimg
  • ステンレス製アンテナ取付金具NB30TA構成
  • ステンレス製アンテナ取付金具NB30TSAimg
  • ステンレス製アンテナ取付金具NB30TSA構成
  • ステンレス製アンテナ取付金具NB10TA設置img1
  • ステンレス製アンテナ取付金具NB10TA設置img2
  • ステンレス製アンテナ取付金具NB10TA設置img3
  • ステンレス製アンテナ取付金具NB10TA設置img4

オールステンレス製アンテナ取付金具

NB10TA ¥オープン ※1

NB10TSA ¥オープン ※2

NB30TA ¥オープン ※3

NB30TSA ¥オープン ※4

  • ステンレス製アンテナ取付金具NB10TA直販
  • ステンレス製アンテナ取付金具NB10TA取説
  • ステンレス製アンテナ取付金具NB10TA取付1
  • ステンレス製アンテナ取付金具NB10TA取付2
  • ステンレス製アンテナ取付金具NB10TA特徴1
取付方法 ※1 NB10TA：Uボルト(U45A)・コの字金具(S3545A)各1個
※2 NB10TSA：ボルト(M6×60mm)×2本・プレート(BP45A)×1個
※3 NB30TA：Uボルト(U65A)・コの字金具(S4565A)各1個
※4 NB30TSA：ボルト(M6×60mm)×2本・プレート(BP65A)×1個
製品型式変更のご案内
ポール・アンテナ・基台等は付属しておりません。
本品は取扱説明書は同梱されておりません。本ページにてご確認下さい。
[NB10TA]Uボルト(U45A)・コの字金具(S3545A)各1個が付属します。
[NB10TSA]ボルト(M6×60mm)×2本・プレート(BP45A)×1個が付属します。
[NB30TA]Uボルト(U65A)・コの字金具(S4565A)各1個が付属します。
[NB30TSA]ボルト(M6×60mm)×2本・プレート(BP65A)×1個が付属します。

ステンレス製アンテナ取付金具NB10TA詳細

ステンレス製アンテナ取付金具NB10TAline

ステンレス製アンテナ取付金具NB10TAde1 2mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。

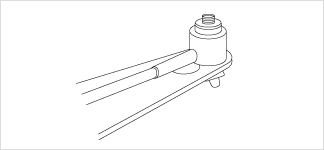

ステンレス製アンテナ取付金具NB10TAde2 SMA/M/N型取付可能

φ6.5とφ16.2の取付穴が空いており、SMA/M/N型(ジャック)の取付けが可能です。 ※2mm板厚取付対応のコネクタをご使用下さい。

ステンレス製アンテナ取付金具NB10TAde3 [NB10TA][NB10TSA] 取付穴

弊社製Uボルト(U45A)用穴が空いております。汎用品のM6ボルトも取付可能です。

ステンレス製アンテナ取付金具NB10TAde4 [NB30TA][NB30TSA] 取付穴

弊社製Uボルト(U65A)用穴が空いております。汎用品のM6ボルトも取付可能です。

ステンレス製アンテナ取付金具NB10TAde4 5GHz運用(SMA)

ステンレス製SMAアンテナ基台SA6-SJSJ(別売)を取付けて、2.4GHz/5GHz帯運用可能です。～6GHzまで ※別途アンテナ・同軸ケーブルが必要です。
特注同軸ケーブル

ステンレス製アンテナ取付金具NB10TAde5 5GHz運用(SMA)

SMAアンテナ接栓付ケーブルSLC05-5G/SLC05H-5G(別売)を取付けて、2.4GHz/5GHz帯運用可能です。～6GHzまで ※別途アンテナ・同軸ケーブルが必要です。
特注同軸ケーブル

ステンレス製アンテナ取付金具NB10TAde6 2.4GHz運用(SMA)

SMAアンテナ接栓付ケーブルSLC05/SLC05H(別売)を取付けて、2.4GHz帯運用可能です。～3GHzまで ※別途アンテナ・同軸ケーブルが必要です。
2.4GHz帯ホイップアンテナ:ZM2407S/ZM2405S
特注同軸ケーブル

ステンレス製アンテナ取付金具NB10TAde7 920MHz運用(SMA)

SMAアンテナ接栓付ケーブルSLC05A/SLC05HA(別売)を取付けて、920MHz[SMA]運用可能です。～1.3GHzまで ※別途アンテナ・同軸ケーブルが必要です。
920MHz帯ホイップアンテナ:ZM092シリーズ
特注同軸ケーブル

ステンレス製アンテナ取付金具NB10TAtag仕様

型名 NB10TA NB10TSA NB30TA NB30TSA
外形寸法(mm) 約100×65×40 約100×90×40
板厚(mm) 2
重量(g) 約100(本体部) 約145(本体部)
適合パイプ形 ○ □ ○ □
適合パイプ径(mm) φ16～45 幅：～45・縦：～45 φ27～65 幅：～65・縦：～45
付属品 U45A×1 / S3545A×1 ボルト(M6×60mm)×2 / プレート(BP45A)×1 U65A×1 / S4565A×1 ボルト(M6×60mm)×2 / プレート(BP65A)×1
ステンレス製アンテナ取付金具NB10TA外観図tag[NB10TA/NB10TSA]  取付金具寸法図 ステンレス製アンテナ取付金具NB10TA外観図 ステンレス製アンテナ取付金具NB30TA外観図tag[NB30TA/NB30TSA]  取付金具寸法図 ステンレス製アンテナ取付金具NB30TA外観図
ステンレス製アンテナ取付金具NB10TAopt1tagオプション
ステンレス製SMAアンテナ基台
SA6-SJSJ		 SMAJ-SMAJ リンク先でご確認下さい
SMAアンテナ接栓付ケーブル
SLC05シリーズ		 SMAP-SMAJ
RG58A/U 0.5m		 リンク先でご確認下さい
ステンレス製アンテナ取付金具NB10TAopt2tag取付オプション
Uボルト
U45A ※1		 2ケ入
φ16～45		 ¥オープン
Uボルト
U65A ※2		 2ケ入
φ27～65		 ¥オープン
コの字金具
S3545A ※1		 2ケ入
φ10～45		 ¥オープン
コの字金具
S4565A ※2		 2ケ入
φ16～65		 ¥オープン
プレート
BP45A ※1		 2ケ入 ¥オープン
プレート
BP65A ※2		 2ケ入 ¥オープン
六角ボルト
B25A		 M6×25mmボルト×2本 ¥オープン
※ Uボルト・六角ボルトはナット・ワッシャー・スプリングワッシャーが付属します。
※ NB10TAはU45A・S3545A各1個が付属しています。
※ NB10TSAはボルト(M6×60mm)×2本・BP45A×1個が付属しています。
※ NB30TAはU65A・S4565A各1個が付属しています。
※ NB30TSAはボルト(M6×60mm)×2本・BP65A×1個が付属しています。
※1 NB10TA・NB10TSAのみの取付オプションとなります。
※2 NB30TA・NB30TSAのみの取付オプションとなります。
アンテナ取付金具NBシリーズ&NBTシリーズ
取付オプション一覧
ステンレス製アンテナ取付金具NB10TA取付例opt ステンレス製アンテナ取付金具NB10TA注意tag注意
  • ステンレス製アンテナ取付金具NB10TA注意1取付穴は各コネクタジャック側が取付可能です。又、2mm板厚取付対応のコネクタをご使用下さい。
