Name: オールステンレス製アンテナ取付金具 NB50TN
Brand: Naset
SKU: NB50TN

オールステンレス製アンテナ取付金具

NB50TS/NB50TN

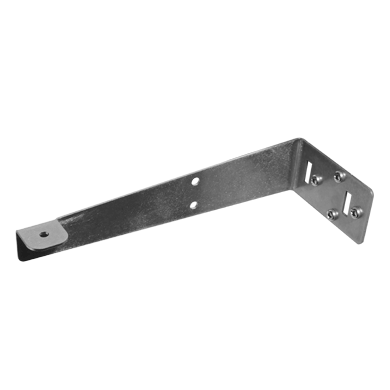

ステンレス製アンテナ取付金具NB50TSmain

NB50TS ¥オープン ※1

NB50TN ¥オープン ※2

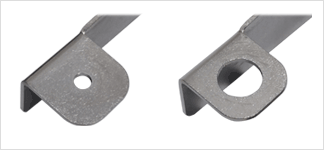

先端取付穴 ※1 NB50TS：φ6.5mm SMA型コネクタ取付可能
※2 NB50TN：φ16.2mm M/N型コネクタ取付可能

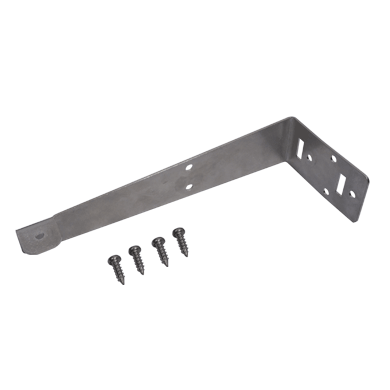

呼び径6×20mmタッピングビス×4本が付属します。Uボルト・ステンレスベルト等は付属しません。
ポール・アンテナ・基台等は付属しておりません。
本品には取扱説明書を同梱しておりません。本ページにてご確認下さい。

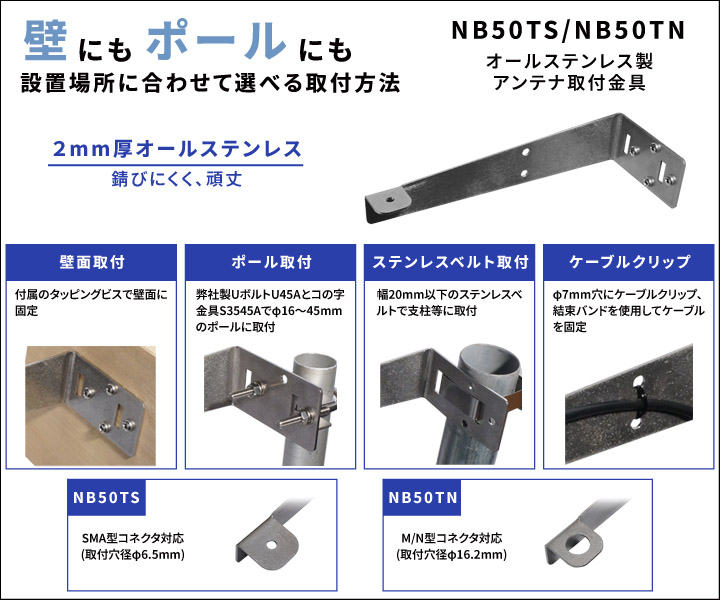

NB50TS/NB50TNは、2mm厚のオールステンレス製アンテナ取付金具です。壁面へのビス固定のほか、Uボルトによるポール取付、ステンレスベルトによる固定にも対応。
さらにケーブルクリップや結束バンド用の取付穴を備え、ケーブルをまとめてスッキリ設置できます。

ステンレス製アンテナ取付金具NB50Tline

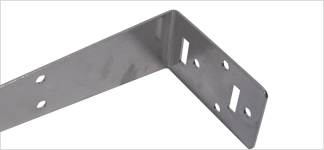

2mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。

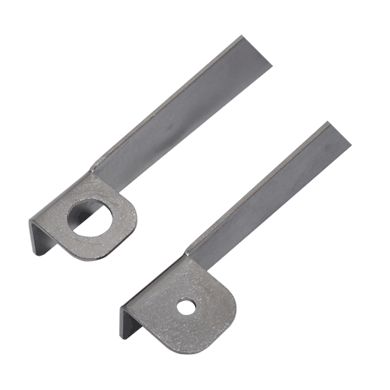

[NB50TS] SMA型取付可能
[NB50TN] M/N型取付可能

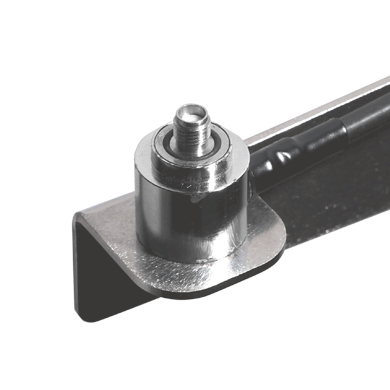

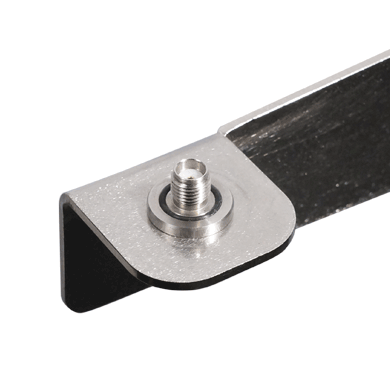

[NB50TS]
φ6.5の取付穴が空いており、SMA型(ジャック)の取付けが可能です。

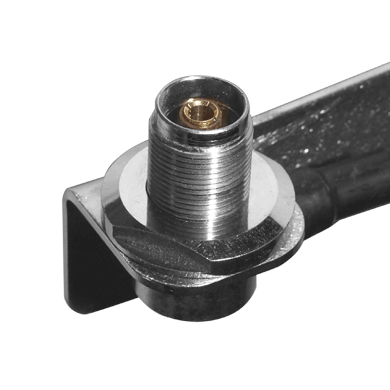

[NB50TN]
φ16.2の取付穴が空いており、M/N型(ジャック)の取付けが可能です。 ※2mm板厚取付対応のコネクタをご使用下さい。

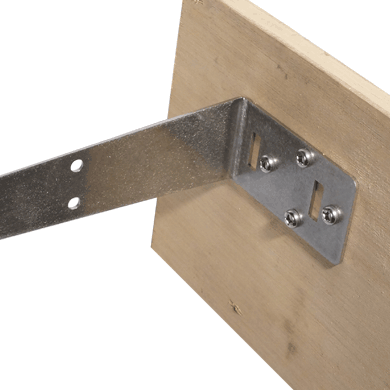

壁面等取付

付属の呼び径6×20mmタッピングビス×4本で壁面等に取付可能です。 ※取付面の材質・強度をご確認のうえ、適切な方法で固定してください。

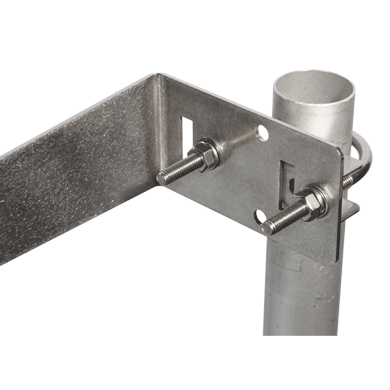

ポール等に取付

弊社製Uボルト(U45A)が取付可能です。取付穴にはM6ボルトも使用可能です。 ※Uボルトを使用する際はコの字金具(S3545A)の併用を推奨致します。U45A・S3545Aは付属しません。

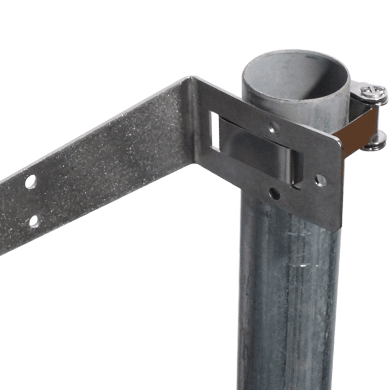

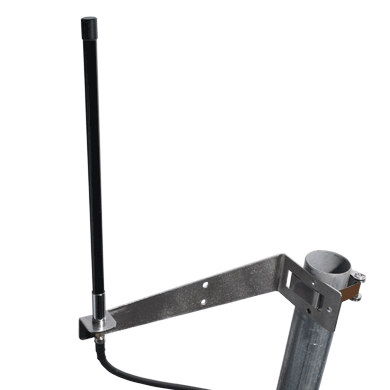

支柱等に取付

幅が20mm以下のステンレスベルト等で取付可能です。 ※ベルトは付属しません。

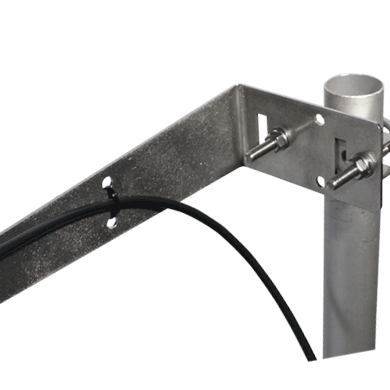

ケーブルクリップ（コードクリップ）を取付可能

φ7mmの取付穴にケーブルクリップ（コードクリップ）を取付可能です。また、2箇所の穴を利用し、ケーブルタイ（結束バンド）等でケーブルを固定することも可能です。 ※ケーブルクリップ・結束バンドは付属しません。

型名	NB50TS	NB50TN
外形寸法(mm)	約245×92×50
先端取付穴 ※1	φ6.5mm SMA型コネクタ取付可能	φ16.2mm M/N型コネクタ取付可能
板厚(mm)	2
重量(g)	約215(本体部のみ)
適合パイプ径(mm) ※2	φ16～45
付属品	呼び径6×20mmタッピングビス×4本
※ Uボルト・コの字金具・ステンレスベルトは別売となります。 ※1 ジャック 2mm板厚取付対応のコネクタをご使用下さい。 ※2 弊社製品UボルトU45Aとコの字金具S3545A使用時

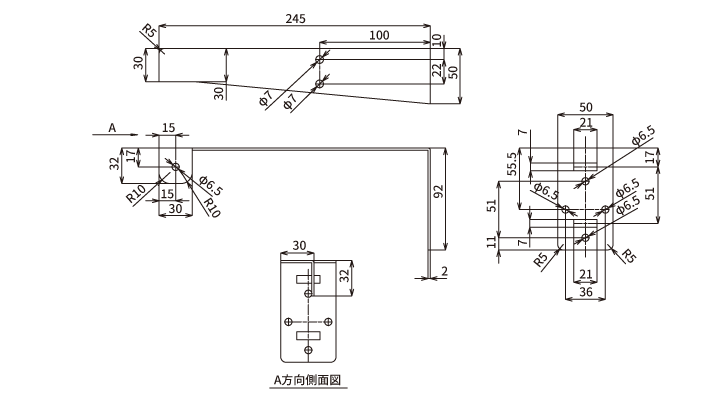

[NB50TS] 取付金具寸法図ステンレス製アンテナ取付金具NB50TS外観図

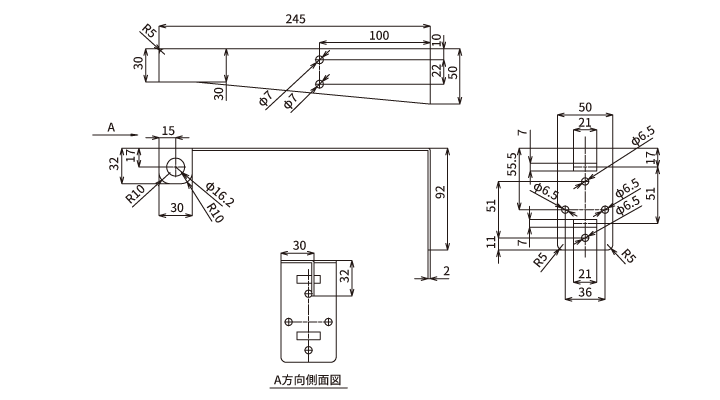

[NB50TN] 取付金具寸法図ステンレス製アンテナ取付金具NB50TN外観図
