2.4GHz帯車載用ホイップアンテナ

ZM2407S/ZM2405S/ZM2402S

2.4GHz車載用ホイップアンテナZM2407Smain

  • 2.4GHz車載用ホイップアンテナZM2407Simg
  • 2.4GHz車載用ホイップアンテナZM2407Sconimg
  • 2.4GHz車載用ホイップアンテナZM2407Sset1img
  • 2.4GHz車載用ホイップアンテナZM2407Sset2img
  • 2.4GHz車載用ホイップアンテナZM2407Sset3img
  • 2.4GHz車載用ホイップアンテナZM2407Sset4img
  • 2.4GHz車載用ホイップアンテナZM2407Sset5img

2.4GHz帯車載用ホイップアンテナ

ZM2407S 価格：¥14,500(税別)

ZM2405S 価格：¥12,500(税別)

ZM2402S 価格：¥10,500(税別)

  • 2.4GHz車載用ホイップアンテナZM2407S直販
  • 2.4GHz車載用ホイップアンテナZM2407S取説
  • 2.4GHz車載用ホイップアンテナZM2407SFAQ
  • 2.4GHz車載用ホイップアンテナZM2407S指向性
  • 2.4GHz車載用ホイップアンテナZM2407S環境
  • 2.4GHz車載用ホイップアンテナZM2407S周波数
  • 2.4GHz車載用ホイップアンテナZM2407Sコネクタ
基台・変換コネクタ等は付属しておりません。

2.4GHz車載用ホイップアンテナZM2407S詳細

2.4GHz車載用ホイップアンテナZM2407Sline

2.4GHz車載用ホイップアンテナZM2407Sde1 IEEE802.11b/g/n(2.4GHz)対応

無線LAN規格IEEE802.11b/g/n(2.4GHz)対応車載用ホイップアンテナです。

2.4GHz車載用ホイップアンテナZM2407Sde2 グラスファイバー製カバー

軽量・高強度なグラスファイバー製カバーを採用しました。

2.4GHz車載用ホイップアンテナZM2407Sde3 SMAコネクタ

SMAP(プラグ)コネクタ採用。 SR-SJ を使用することでSMAP(R)に変換できます。※上記画像の右側

2.4GHz車載用ホイップアンテナZM2407Sde4 簡単・便利に車載運用(マグネット基台)

G6000S/G3000Sシリーズと併用する事で簡単・便利に2.4GHz帯車載運用が可能です。

2.4GHz車載用ホイップアンテナZM2407Sde5 ポール等に取付けて運用

NB100/NB110・NB10TとSLC05-5G/SLC05H-5G/SLC05/SLC05H・SA6-SJSJと 併用する事でポール等に取付けて運用可能です。

2.4GHz車載用ホイップアンテナZM2407Sde6 三脚に取付けて運用

NB500とSLC05-5G/SLC05H-5G/SLC05/SLC05H・SA6-SJSJと 併用する事で三脚に取付けて運用可能です。

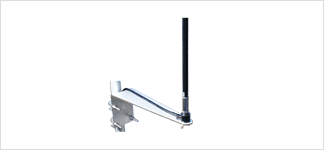

2.4GHz車載用ホイップアンテナZM2407Sde7 ポール等(斜め)に取付けて運用

NB600とSLC05-5G/SLC05H-5G/SLC05/SLC05H・SA6-SJSJと 併用する事でポール等(斜め)に取付けて運用可能です。

2.4GHz車載用ホイップアンテナZM2407Sde8 タッピングビス等で取付けて運用

NB800とSLC05-5G/SLC05H-5G/SLC05/SLC05H・SA6-SJSJと 併用する事でタッピングビス等で取付けて運用可能です。

2.4GHz車載用ホイップアンテナZM2407Stag仕様

型名 ZM2407S ZM2405S ZM2402S
空中線形式 ホイップ型アンテナ
周波数 2400MHz～2500MHz
無線LAN規格 IEEE802.11b/g/n(2.4GHz)
利得 ※1 6.2dBi 4.8dBi 2.14dBi
用途 車載用
入力インピーダンス 50Ω
耐入力 3W
電圧定在波比 2.0以下
接栓 SMAP
全長 約289mm 約193mm 約120mm
重量 約30g 約25g 約20g
※1 公称

2.4GHz車載用ホイップアンテナZM2407S接続tag接続例

2.4GHz車載用ホイップアンテナZM2407S指向性tag[ZM2407S]  指向性図
2.4GHz車載用ホイップアンテナZM2407S指向性図
2.4GHz車載用ホイップアンテナZM2405S指向性tag[ZM2405S]  指向性図
2.4GHz車載用ホイップアンテナZM2405S指向性図
2.4GHz車載用ホイップアンテナZM2402S指向性tag[ZM2402S]  指向性図
2.4GHz車載用ホイップアンテナZM2402S指向性図
2.4GHz車載用ホイップアンテナZM2407S外観tag[ZM2407S]  外観図
2.4GHz車載用ホイップアンテナZM2407S外観図
2.4GHz車載用ホイップアンテナZM2405S外観tag[ZM2405S]  外観図
2.4GHz車載用ホイップアンテナZM2405S外観図
2.4GHz車載用ホイップアンテナZM2402S外観tag[ZM2402S]  外観図
2.4GHz車載用ホイップアンテナZM2402S外観図 2.4GHz車載用ホイップアンテナZM2407S注意tag注意
  • 2.4GHz車載用ホイップアンテナ注意1アンテナ基部は防水ではありませんので、屋外で使用する際は当社マグネット基台(G6000S/G3000Sシリーズ)・SMAアンテナ接栓付ケーブル(SLC05-5G/SLC05H-5G/SLC05/SLC05H)・ステンレス製SMAアンテナ基台(SA6-SJSJ)と組み合わせてお使いください。
2.4GHz車載用ホイップアンテナZM2407S関連tag関連製品
2.4GHz帯車載用ホイップアンテナ関連1 車で運用する
2.4GHz帯車載用ホイップアンテナ回答1 マグネット基台 G6000S/G3000Sシリーズ
2.4GHz帯車載用ホイップアンテナ関連2 L型アンテナ取付金具で運用する
2.4GHz帯車載用ホイップアンテナ回答2 L型アンテナ取付金具 NB100/NB110 + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連3 三脚対応アンテナ取付金具で運用する
2.4GHz帯車載用ホイップアンテナ回答3 三脚対応アンテナ取付金具 NB500 + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連4 広変角アンテナ取付金具で運用する
2.4GHz帯車載用ホイップアンテナ回答4 広変角アンテナ取付金具 NB600 + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連5 三脚対応平板アンテナ取付金具に取付ける
2.4GHz帯車載用ホイップアンテナ回答5 三脚対応平板アンテナ取付金具 NB700 + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連6 アンテナ取付金具に取付ける
2.4GHz帯車載用ホイップアンテナ回答6 オールステンレス製アンテナ取付金具 NB800 + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連7 アンテナ取付金具に取付ける
2.4GHz帯車載用ホイップアンテナ回答7 オールステンレス製アンテナ取付金具 NB10T + SMAアンテナ接栓付ケーブル SLC05-5G/SLC05H-5G/SLC05/SLC05H又は、ステンレス製SMAアンテナ基台SA6-SJSJ
2.4GHz帯車載用ホイップアンテナ関連8 コネクタをSMAP(R)に変換する
2.4GHz帯車載用ホイップアンテナ回答8 変換コネクタ SR-SJ
