オールステンレス製アンテナ取付金具
| 型名 | 構成 | 価格 |
|---|---|---|
| NB20T | 金具のみ | ¥1,300(税別) |
| NB20TC | 金具 + ステンレス製SMAアンテナ基台 SA6-SJSJ | ¥4,200(税別) |
| NB20TCM | 金具(マグネット付) + ステンレス製SMAアンテナ基台 SA6-SJSJ | ¥6,000(税別) |
アンテナを設置/固定する為の各種取付金具
TOPNB20T/NB20TC/NB20TCM
| 型名 | 構成 | 価格 |
|---|---|---|
| NB20T | 金具のみ | ¥1,300(税別) |
| NB20TC | 金具 + ステンレス製SMAアンテナ基台 SA6-SJSJ | ¥4,200(税別) |
| NB20TCM | 金具(マグネット付) + ステンレス製SMAアンテナ基台 SA6-SJSJ | ¥6,000(税別) |
2mm厚オールステンレス製
錆びにくく、頑丈なオールステンレス製のアンテナ取付金具です。
SMA型コネクタ取付可能

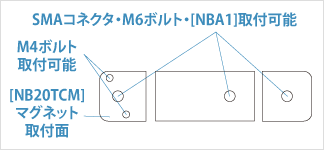

φ6.5(SMAコネクタ・M6ボルト等)とφ4.2(M4ボルト等)の取付穴が空いています。
※2mm板厚取付対応のコネクタをご使用下さい。
※[NB20TCM]φ4.2が空いている面にマグネットが取り付いています。
[NB20TCM]マグネット付取付金具
錆に強い耐錆二重表面処理したマグネット付きです。 ※マグネットは取付ボルトに接着剤を塗布しますので、取り外し不可となります。
壁等にも取付可能
地面に対し水平設置だけではなく、壁等垂直設置も可能です。
仕様| 型名 | NB10T | NB10TC | NB10TCM |
| 外形寸法(mm) | 約60×60×30(金具部) | ||
| 板厚(mm) | 2 | ||
| 重量(g) | 約48(金具部) | ||
| 構成 | 金具 | 金具 + ステンレス製SMAアンテナ基台 SA6-SJSJ |
金具(マグネット付) + ステンレス製SMAアンテナ基台 SA6-SJSJ |
取付金具寸法図
注意
取付穴は各コネクタジャック側が取付可能です。又、2mm板厚取付対応のコネクタをご使用下さい。
図1のように取付面が同軸ケーブルに干渉する場合は、同軸ケーブルの曲げ半径にご注意下さい。外径がRG58A/U以下の同軸ケーブルを推奨致します。[NB20TCM]図2のようにマグネットが同軸ケーブルに干渉しますので、外径がRG58A/U以下の同軸ケーブルを推奨致します。
