アンテナ取付金具

アンテナを設置/固定する為の各種取付金具

NATEC直販サイトASMON_s NATECアンテナ等検索_s NATECアンテナ等問合せs

オールステンレス製三脚対応平板アンテナ取付金具

NB700

アンテナ取付金具NB700main

  • アンテナ取付金具NB700img
  • アンテナ取付金具NB700zmimg
  • アンテナ取付金具NB700conimg
  • アンテナ取付金具NB700nba1img

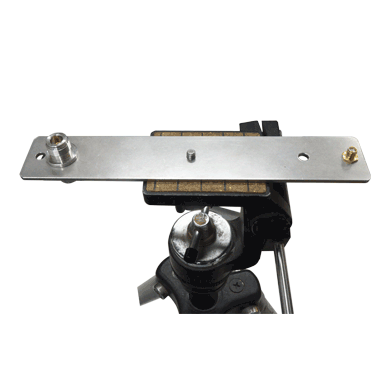

オールステンレス製三脚対応平板アンテナ取付金具

NB700 価格:¥2,500(税別)

  • アンテナ取付金具NB700直販
  • アンテナ取付金具NB700取説
  • アンテナ取付金具NB700取付1
  • アンテナ取付金具NB700取付2
  • アンテナ取付金具NB700取付3
  • アンテナ取付金具NB700特徴11
本品は金具のみとなります。アンテナ・三脚等は付属しておりません。
オプションNBA1は別売となります。

アンテナ取付金具NB700詳細

アンテナ取付金具NB700line

アンテナ取付金具NB700de1 3mm厚オールステンレス製

錆びにくく、頑丈なオールステンレス製の3mm厚アンテナ取付金具です。

アンテナ取付金具NB700de2 SMA・M・N型コネクタ取付可能

φ6.5(SMAコネクタ・M6ボルト)とφ16.2(M・Nコネクタ)の取付穴が空いています。 ※3mm板厚取付対応のコネクタをご使用下さい。

アンテナ取付金具NB700de3 1/4-20UNCネジ取付可能

カメラ用三脚に取り付けられる汎用アンテナ取付金具です。

アンテナ取付金具NB700de4 オプションNBA1(カメラネジ)

オプションNBA1(カメラネジ)を使用する事で、上記4ヶ所の穴で1/4-20UNC対応機器等を取付可能です。 NBA1は首下が約7.5mmとなります。
弊社3mm厚金具を挟まず使用する場合や、機器側取付穴が4.5mm以下の場合は取付穴の深さにご注意下さい。

アンテナ取付金具NB700de5 オプション運用(下記参照)

SMAアンテナ接栓付ケーブルSLC05シリーズ等を取付けて各種周波数で運用可能です。 ※別途アンテナ・同軸ケーブル等が必要です。

アンテナ取付金具NBシリーズ
オプションチャート
アンテナ取付金具NB700取付例opt

アンテナ取付金具NB700tag仕様

外形寸法 約40mm×230mm
板厚 3mm
重量 約200g
アンテナ取付金具NB700外観図tag取付金具寸法図 アンテナ取付金具NB700外観図
アンテナ取付金具NB700opt1tagオプション
SMAアンテナ接栓付ケーブル
SLC05シリーズ
SMAP-SMAJ
RG58A/U 0.5m
リンク先でご確認下さい
SMAJ-SMAJ中継コネクタ(~6GHz)
SJ-SJ-LN
SMAJ-SMAJ
全長:約22.1mm
価格:¥4,000(税別)
NJ-NJ中継コネクタ(~6GHz)
NJ-NJ-LN
NJ-NJ
全長:約38.1mm
価格:¥4,000(税別)
アンテナ取付金具NB700opt2tag取付オプション
六角ボルト
B25
M6×25mmボルト×2本 価格:¥250(税別)
カメラネジ
NBA1
1/4-20UNC
首下約7.5mm
価格:¥1,000(税別)
※ 六角ボルトB25はナット・ワッシャー・スプリングワッシャーが付属します。
アンテナ取付金具NB700注意tag注意
  • アンテナ取付金具NB700注意1コネクタ取付穴は各コネクタジャック側が取付可能です。又、3mm板厚取付対応のコネクタをご使用下さい。
  • アンテナ取付金具NB700注意2[NBA1]首下が約7.5mmとなります。弊社3mm厚金具を挟まず使用する場合や、機器側取付穴が4.5mm以下の場合は取付穴の深さにご注意下さい。
