デジタル小電力コミュニティ無線用ダイポールアンテナセット

LRD142

デジタル小電力コミュニティ無線用ダイポールアンテナLRD142main

デジタル小電力コミュニティ無線用ダイポールアンテナLRD142line

アンテナ+ケーブル+取付金具

アンテナ・ケーブル・取付金具(NB100)をセットにした固定ダイポールアンテナ(142.93MHz～146.99MHz)です。

同軸ケーブル5m/10m/20mから選択

付属同軸ケーブルは3種類(5m/10m/20m)から選択可能です。 LRD142-5：5m
LRD142-10：10m
LRD142-20：20m

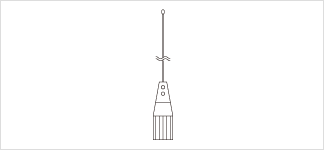

1/4モービルアンテナ

エレメント部は単体で1/4λモービルアンテナ(MPコネクタ)としてご使用可能です。 周波数：142.93MHz～146.99MHz

M/SMA対応

M型無線機は直接、SMA無線機は付属変換ケーブルを繋げて接続可能です。 ※変換ケーブルは50cm(SMAP-MJ)となります。

縦・横取付可能

Uボルト・コの字金具が2個ずつ付属しており、縦・横共に取付可能です。

取付金具部(NB100)
形式	1/2λ
周波数	142.93MHz～146.99MHz
利得 ※1	2.14dBi
用途	固定局用
入力インピーダンス	50Ω
耐入力	100W
接栓 ※2	MP(脱着)
同軸ケーブル	5D-FB
エレメント	2.5mmステンレス
エレメント長 ※3	約510mm
ラジアル	2.5mmステンレス
ラジアル長 ※4	約510mm
重量 ※5	約95g
外形寸法	約250mm×65mm×100mm
板厚	3mm
重量 ※6	約376g
垂直耐荷重	10kg
適合パイプ径	φ16～45
※1 公称 ※2 変換ケーブル(50cm SMAP-MJ)付属 ※3 エレメント金具含む ※4 ラジアル金具含む ※5 エレメント+ラジアル+エレメント金具+ラジアル金具 ※6 本体部のみ
