デュプレクサ

ユーザー様動画

仕様

周波数 ※1	[LOW] 1-146.99MHz / [HIGH] 351-440MHz
接栓 ※2	[MIX] SMA-J(SMA-P) / [LOW] SMA-J / [HIGH] SMA-J
入力インピーダンス	50Ω
電圧定在波比 ※1	1.2以下
挿入損失 ※1	0.3dB以下
端子間アイソレーション	40dB以上
耐入力	25W
全長	約67mm
重量	約42g
※1 周波数範囲内のアマチュア無線・デジタル小電力コミュニティ無線・デジタル簡易無線周波数帯 ※2 付属変換コネクタを取り外すとSMA-P

注意

• 各コネクタの対応周波数をご確認の上接続して下さい。
• 接続の際は、必要に応じ変換ケーブル等をご使用下さい。

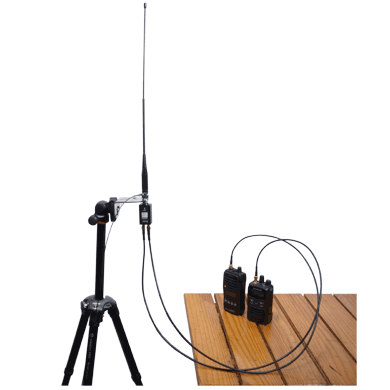

• [MIXコネクタ] 上画像のように本品を無線機に直接接続する際は、接続できない場合や破損等の可能性がございますので弊社ラジアルリングを接続することを推奨致します。

外観図
