5GHz帯4パッチ平面アンテナ

PAT514(PAT513)シリーズ

5GHz平面アンテナPAT514main

  • 5GHz平面アンテナPAT514img
  • 5GHz平面アンテナPAT514frontimg
  • 5GHz平面アンテナPAT514back1img
  • 5GHz平面アンテナPAT514back2img
  • 5GHz平面アンテナPAT514fitimg

5GHz帯4パッチ平面アンテナ

型名 周波数/無線LAN規格 接栓
PAT513S-4953 4900MHz~5350MHz
IEEE802.11a(J52/W52/W53)/j/n/ac※1
SMAJ
PAT513N-4953 NJ
PAT514S-11j 4900MHz~5100MHz
IEEE802.11j
SMAJ
PAT514N-11j NJ
PAT514S-W5253 5150MHz~5350MHz
IEEE802.11a(J52/W52/W53)/n/ac※2
SMAJ
PAT514N-W5253 NJ
PAT514S-W56 5470MHz~5725MHz
IEEE802.11a(W56)/n/ac※3
SMAJ
PAT514N-W56 NJ
PAT514S-58 5725MHz~5850MHz SMAJ
PAT514N-58 NJ
※1 IEEE802.11n/acは5150MHz~5350MHz対応
※2 IEEE802.11n/acは5150MHz~5350MHz対応
※3 IEEE802.11n/acは5470MHz~5725MHz対応

PAT513S-4953/PAT513N-4953 価格:¥27,060(税別)

PAT514S-11j/PAT514N-11j 価格:¥24,600(税別)

PAT514S-W5253/PAT514N-W5253 価格:¥24,600(税別)

PAT514S-W56/PAT514N-W56 価格:¥24,600(税別)

PAT514S-58/PAT514N-58 価格:¥24,600(税別)

  • 5GHz平面アンテナPAT514直販
  • 5GHz平面アンテナPAT514取説
  • 5GHz平面アンテナPAT514受注
  • 5GHz平面アンテナPAT514FAQ
  • 5GHz平面アンテナPAT514指向性
  • 5GHz平面アンテナPAT514環境
  • 5GHz平面アンテナPAT514周波数
  • 5GHz平面アンテナPAT514コネクタ
受注生産品となります。(通常受注後約20~30日)

5GHz平面アンテナPAT514詳細

5GHz平面アンテナPAT514line

5GHz平面アンテナPAT514de1 [PAT513*-4953/PAT514*-11j]
IEEE802.11j対応

無線LAN規格IEEE802.11j対応4パッチ平面アンテナです。 ※各製品上記周波数をご確認下さい。

5GHz平面アンテナPAT514de2 [PAT513*-4953/PAT514*-W5253/PAT514*-W56]
IEEE802.11a/n/ac(5GHz)対応

無線LAN規格IEEE802.11a/n/ac(5GHz)対応4パッチ平面アンテナです。 ※各製品上記周波数をご確認下さい。

5GHz平面アンテナPAT514de3 導波器付パッチ構造

導波器付パッチ構造により小型化、高利得、広帯域を実現しました。

5GHz平面アンテナPAT514de4 ステンレス製取付金具

取付金具部は錆に強いステンレス製です。

5GHz平面アンテナPAT514tag仕様

空中線形式 導波器付4パッチ型平面アンテナ
周波数 上記
無線LAN規格 上記
利得 ※1 14dBi(13dBi) ※2
用途 固定局用
半値幅 [PAT513*-4953] E面:約32度  H面:約36度
[PAT514*-11j] E面:約32度  H面:約36度
[PAT514*-W5253] E面:約30度  H面:約36度
[PAT514*-W56] E面:約28度  H面:約34度
[PAT514*-58] E面:約26度  H面:約32度
入力インピーダンス 50Ω
耐入力 3W
電圧定在波比 2.0以下
接栓 上記
外形寸法 ※3 約110mm×110mm×20mm
重量 ※4 約0.3kg
耐風速 ※5 50m/sec
取付金具(適合マスト径) φ32-60
※1 公称
※2 PAT513S-4953/PAT513N-4953:13dBi
※3 アンテナ部
※4 取付金具含む
※5 最大瞬間風速
5GHz平面アンテナPAT513-4953指向性tag[PAT513*-4953]  指向性図
5GHz平面アンテナPAT513-4953指向性図
5GHz平面アンテナPAT514-11j指向性tag[PAT514*-11j]  指向性図
5GHz平面アンテナPAT514-11j指向性図
5GHz平面アンテナPAT514-W5253指向性tag[PAT514*-W5253]  指向性図
5GHz平面アンテナPAT514-W5253指向性図
5GHz平面アンテナPAT514-W56指向性tag[PAT514*-W56]  指向性図
5GHz平面アンテナPAT514-W56指向性図

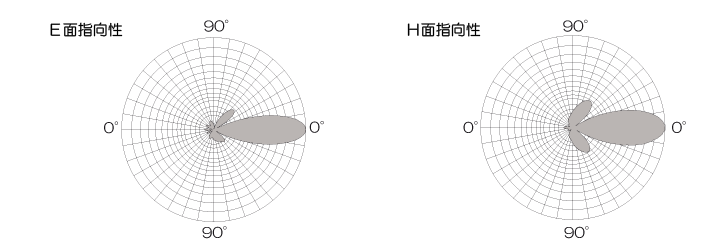

5GHz平面アンテナPAT514-58指向性tag[PAT514*-58]  指向性図
5GHz平面アンテナPAT514-58指向性図
5GHz平面アンテナPAT514外観tag外観図
5GHz平面アンテナPAT514外観図
