2.4GHz帯平面アンテナ

PA2409A/PA2409S/PA2409SU

2.4GHz平面アンテナPA2409main

  • 2.4GHz平面アンテナPA2409Aimg
  • 2.4GHz平面アンテナPA2409Afrontimg
  • 2.4GHz平面アンテナPA2409Afit1img
  • 2.4GHz平面アンテナPA2409Aillust1img
  • 2.4GHz平面アンテナPA2409Aillust2img
  • 2.4GHz平面アンテナPA2409SUimg
  • 2.4GHz平面アンテナPA2409SUfrontimg
  • 2.4GHz平面アンテナPA2409SUfit1img
  • 2.4GHz平面アンテナPA2409SUillust1img
  • 2.4GHz平面アンテナPA2409SUfit2img

2.4GHz帯平面アンテナ

型名 接栓 変角金具 価格
PA2409A NJ(同軸ケーブル30cm付)※1 - ¥19,000(税別)
PA2409S SMAJ※2 - ¥19,000(税別)
PA2409SU SMAJ※2 ○ ¥21,200(税別)
※1 ケーブル出し
※2 コネクタ出し
  • 2.4GHz平面アンテナPA2409直販
  • 2.4GHz平面アンテナPA2409A取説
  • 2.4GHz平面アンテナPA2409FAQ
  • 2.4GHz帯平面アンテナPA2409指向性
  • 2.4GHz帯平面アンテナPA2409環境
  • 2.4GHz帯平面アンテナPA2409周波数
  • 2.4GHz帯平面アンテナPA2409コネクタ
  • 2.4GHz帯平面アンテナPA2409特徴1
  • 2.4GHz帯平面アンテナPA2409特徴2

2.4GHz平面アンテナPA2409詳細

2.4GHz平面アンテナPA2409line

2.4GHz平面アンテナPA2409de1 IEEE802.11b/g/n(2.4GHz)対応

無線LAN規格IEEE802.11b/g/n(2.4GHz)対応平面アンテナです。

2.4GHz平面アンテナPA2409de2 軽量・小型設計

導波器付パッチ構造により軽量・小型を実現し、設置が簡単です。

2.4GHz平面アンテナPA2409de3 ステンレス製取付金具

取付金具部は錆に強いステンレス製です。 ※ PA2409A/PA2409SとPA2409SUは金具形状は違います。

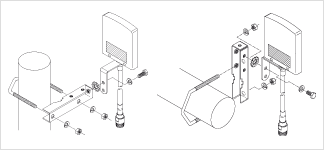

2.4GHz平面アンテナPA2409de4 垂直・水平取付可能

垂直・水平両方のマストに取付可能です。 ※ PA2409A/PA2409SとPA2409SUは金具形状は違います。
※ 上記イラストはPA2409Aとなります。

2.4GHz平面アンテナPA2409de5 壁面取付可能

タッピングビスを使用し、壁面にも取付可能です。 ※ PA2409A/PA2409SとPA2409SUは金具形状は違います。
※ 上記イラストはPA2409Sとなります。

2.4GHz平面アンテナPA2409SUde6 [PA2409SU]  変角金具付

角度調節ができる変角金具付きです。

2.4GHz平面アンテナPA2409tag仕様

型名 PA2409A PA2409S PA2409SU
空中線形式 導波器付1パッチ型平面アンテナ
周波数 2400MHz～2500MHz
無線LAN規格 IEEE802.11b/g/n(2.4GHz)
利得 ※1 9dBi
用途 固定局用
半値幅 E面：約63度  H面：約77度
入力インピーダンス 50Ω
耐入力 10W
電圧定在波比 2.0以下
接栓 上記
外形寸法 ※2 約92mm×82mm×17mm
重量 ※3 約0.3kg
耐風速 ※4 50m/sec
取付金具(適合マスト径) φ32-60
変角金具 上記
※1 公称
※2 アンテナ部
※3 取付金具含む
※4 最大瞬間風速
2.4GHz平面アンテナPA2409指向性tag指向性図
2.4GHz平面アンテナPA2409指向性図
2.4GHz平面アンテナPA2409A外観tag[PA2409A]  外観図
2.4GHz平面アンテナPA2409A外観図
2.4GHz平面アンテナPA2409S外観tag[PA2409S]  外観図
2.4GHz平面アンテナPA2409S外観図
2.4GHz平面アンテナPA2409SU外観tag[PA2409SU]  外観図
2.4GHz平面アンテナPA2409SU外観図
