351MHzデジタル簡易無線&デジタル小電力コミュニティ無線用
デュアルハンディダイポールアンテナ[アドオンラジアル型]

HS3000EL

デジタル小電力コミュニティ無線アンテナHS3000CLmain

  • デジタル小電力コミュニティ無線アンテナHS3000CLimg
  • デジタル小電力コミュニティ無線アンテナHS3000CLconstimg
  • デジタル小電力コミュニティ無線アンテナHS3000CLbaseimg
  • デジタル小電力コミュニティ無線アンテナHS3000CLradialimg
  • デジタル小電力コミュニティ無線アンテナHS3000CLconimg

351MHzデジタル簡易無線&デジタル小電力コミュニティ無線用
デュアルハンディダイポールアンテナ[アドオンラジアル型]

HS3000EL 価格:¥7,500(税別)

  • デジタル簡易無線アンテナHS3000EL直販
  • デジタル簡易無線アンテナHS3000EL取説
  • デジタル簡易無線アンテナHS3000ELcat
  • デジタル簡易無線アンテナHS3000ELFAQ
  • デジタル簡易無線アンテナHS3000EL実用新案
  • デジタル簡易無線アンテナHS3000ELBEHS
  • デジタル簡易無線アンテナHS3000EL指向性
  • デジタル簡易無線アンテナHS3000EL環境
  • デジタル簡易無線アンテナHS3000EL周波数1
  • デジタル簡易無線アンテナHS3000EL周波数2
  • デジタル簡易無線アンテナHS3000ELコネクタ
  • デジタル簡易無線アンテナHS3000EL特徴
HS3000シリーズ別周波数
144-146MHz/430-440MHz:HS3000A
142.94-98MHz:HS3000F
118-135MHz:HS3000R
142.93-146.99MHz:HS3000CL
351MHz:HS3000DL
467MHz:HS3000UL
無線機は付属しておりません。
本品のラジアルリングはライトタイプとなります。ライトタイプとノーマルタイプではラジアルリングの構造が違います。

デジタル簡易無線アンテナHS3000EL詳細

デジタル簡易無線アンテナHS3000ELline

デジタル簡易無線アンテナHS3000ELde1 351MHzデジタル簡易無線対応

351MHz(デジタル簡易無線)帯対応ハンディダイポールアンテナです。

デジタル簡易無線アンテナHS3000ELde2 デジタル小電力コミュニティ無線対応

142.93MHz~146.99MHzデジタル小電力コミュニティ無線(デジコミ)対応ハンディダイポールアンテナです。

デジタル簡易無線アンテナHS3000ELde3 新感覚の飛びをご体験下さい

Big Ear HS seriesはアンテナの基本を根本から見直し、ハンディ用でありながらダイポール型アンテナとなっております。
ホイップアンテナ部だけでも充分な性能を出せるよう設計し、さらにアドオンラジアルで性能UP!驚きの通信距離を実感できます。

デジタル簡易無線アンテナHS3000ELde4 特性のずれに対応して設計

アドオンラジアルを取付ける事により、アンテナ特性にずれが生じてしまいます。
Big Ear HS seriesはそのずれに対応して設計し、各周波数で最適なアンテナ特性で運用できます。

デジタル簡易無線アンテナHS3000ELde5 ラジアル取付け・取外し自由

ラジアルリング・アドオンラジアルは取付け・取外し自由です。
通常はホイップアンテナ部+ラジアルリングで運用し、必要な時のみアドオンラジアルを取付けるご使用方法も可能です。 ※丸める・折り曲げる等せず、垂れ下げてご使用下さい。

デジタル簡易無線アンテナHS3000ELde6 アドオンラジアルの位置変更可能

ラジアルリングにはアドオンラジアル用ネジ受けが4箇所空いております。運用の邪魔にならない穴にアドオンラジアルを接続して下さい。

デジタル簡易無線アンテナHS3000ELde7 スーパーソフトエレメント・フレキシブルラジアル採用

直立しつつもしなやかなソフトエレメントと、丸めて持ち歩けるフレキシブルラジアルを採用しました。 ※ラジアル運用時は丸める・折り曲げる等せず、垂れ下げてご使用下さい。

デジタル簡易無線アンテナHS3000ELde8 使用例 1

ホイップアンテナ + ラジアルリング + アドオンラジアルで運用。アンテナ形式[142-146MHz] 1/2λ・[351MHz] 1/2λとして動作します。

デジタル簡易無線アンテナHS3000ELde9 使用例 2

ホイップアンテナ + ラジアルリング + アドオンラジアルで運用。アンテナ形式[142-146MHz] 1/4λ・[351MHz] 1/2λとして動作します。

デジタル簡易無線アンテナHS3000ELde10 使用例 3

ホイップアンテナ + ラジアルリング + アドオンラジアルで運用。アンテナ形式[142-146MHz] 1/4λ・[351MHz] 1/2λとして動作します。

ユーザー様動画

デジタル簡易無線アンテナHS3000EL仕様tag仕様

形式 142-146MHz:[アドオンラジアル有] 1/2λ
142-146MHz:[アドオンラジアル無] 1/4λ
351MHz:1/2λ
周波数 142.93MHz~146.99MHz
351MHz帯
利得 ※1 2.14dBi
用途 ハンディ用
入力インピーダンス 50Ω
耐入力 10W
接栓 SMAP
全長 ※2 約445mm
重量 ※3 約60g
アドオンラジアル長 ※4 約500mm
※1 公称
※2 アンテナ部(ラジアルリング含む)
※3 アンテナ部(ラジアルリング含む)
※4 ネジ部除く

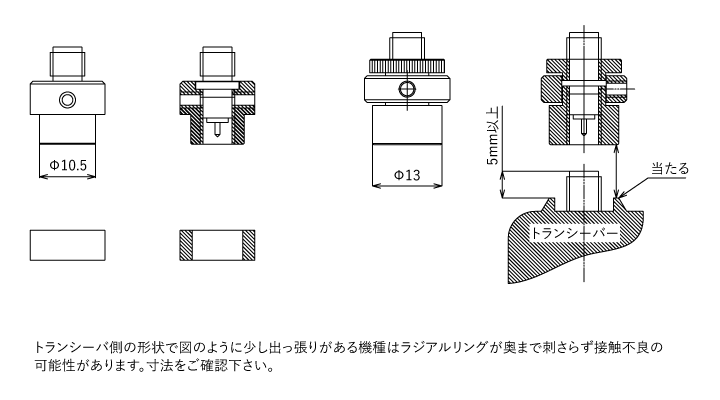

デジタル簡易無線アンテナHS3000ELリングtagラジアルリング
  • 本品はライトタイプ(新仕様)となります。
デジタル簡易無線アンテナHS3000ELリング図 デジタル簡易無線アンテナHS3000EL注意tag注意
  • デジタル簡易無線アンテナHS3000EL注意1HS3000シリーズはラジアル無しの状態と、付けた時とのバランスを考えて作られています。又、ラジアル長さはハンディを手に持った状態、口にあて送話状態、机の上に置いた状態、腰にぶら下げた状態等あらゆる環境を想定して平均的な長さを採用しています。
デジタル簡易無線アンテナHS3000ELopttagオプション
変換コネクタ
SJ-BP
接栓:SMAJ-BNCP 価格:¥1,300(税別)
デジタル簡易無線アンテナHS3000EL関連tag関連製品
