エアバンド受信用ハンディアンテナ

HS3/HS4

エアバンド受信用ハンディアンテナHS3main

  • エアバンド受信用ハンディアンテナHS3img
  • エアバンド受信用ハンディアンテナHS3partsimg
  • エアバンド受信用ハンディアンテナHS3handimg
  • エアバンド受信用ハンディアンテナHS4img

エアバンド受信用ハンディアンテナ

HS3 価格:¥4,500(税別)

HS4 価格:¥3,500(税別)

  • エアバンド受信用ハンディアンテナHS3直販
  • エアバンド受信用ハンディアンテナHS3取説
  • エアバンド受信用ハンディアンテナHS3FAQ
  • エアバンド受信用ハンディアンテナHS3指向性
  • エアバンド受信用ハンディアンテナHS3環境
  • エアバンド受信用ハンディアンテナHS3周波数1
  • エアバンド受信用ハンディアンテナHS3周波数2
  • エアバンド受信用ハンディアンテナHS3コネクタ

エアバンド受信用ハンディアンテナHS3詳細

エアバンド受信用ハンディアンテナHS3line

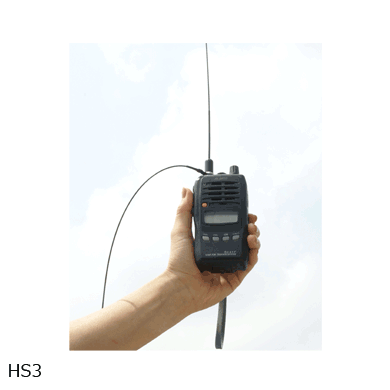

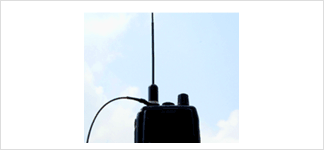

エアバンド受信用ハンディアンテナHS3de1 [HS3]  VHF帯エアバンド受信アンテナ

VHF帯エアバンド(118~135MHz)受信用のハンディダイポールアンテナです。
エレメント・ラジアルをカットする事により上記周波数以外(136~700MHz)でも運用可能です。

エアバンド受信用ハンディアンテナHS3de2 [HS4]  VHF帯エアバンド受信アンテナ

VHF帯エアバンド(118~135MHz)受信用のハンディホイップアンテナです。
エレメントをカットする事により上記周波数以外(136~700MHz)でも運用可能です。

エアバンド受信用ハンディアンテナHS3cutimg

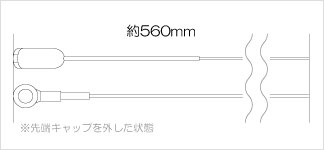

エアバンド受信用ハンディアンテナHS3de3 周波数カスタム可能(136MHz~700MHz)

エレメント・ラジアルをカットする事によりお好きな周波数での運用が可能です。※カット表付 ※HS4にはラジアルが付属しておりません。

エアバンド受信用ハンディアンテナHS3de4 超弾性チタン合金エレメント

軽量、比強度、高耐食性なチタン合金をエレメントに採用しました。直線記憶ですので、丸めても元に戻ります。 ※HS4にはラジアルが付属しておりません。

エアバンド受信用ハンディアンテナHS3de5 [HS3]  ステンレスワイヤー(撚り線)ラジアル

強靭で柔軟なステンレスワイヤー(撚り線)をラジアルに採用しました。丸めて持ち歩けます。※運用時は丸める・折り曲げる等せず、垂れ下げてご使用下さい。

エアバンド受信用ハンディアンテナ仕様tag仕様

型名 HS3 HS4
形式 1/2λ 1/4λ
周波数 118MHz~135MHz(未カット時)
136MHz~700MHz(カット寸法による)
用途 ハンディ用
入力インピーダンス 50Ω
耐入力 10W
接栓 SMAP
外形寸法 ※1 約φ10mm×22mm
エレメント チタン合金
エレメント長 ※2 約560mm
ラジアル ステンレスワイヤー(撚り線) -
ラジアル長 ※3 約560mm -
重量 ※4 約7g
※1 基台部のみ
※2 未カット時
※3 未カット時
※4 基台部のみ
エアバンド受信アンテナHS3注意tag注意
  • エアバンド受信アンテナHS3注意1アンテナ端子が凹んでいる無線機に本品を接続する際は、ラジアル端子根本部をラジオペンチ等で折り曲げて接続して下さい。 ※複数回折り曲げると、折れてしまいますのでご注意下さい。
