マグネット基台

G6000S/G3000S/G1000Sシリーズ

SMAマグネット基台G6000Smain

  • SMAマグネット基台G6000Simg

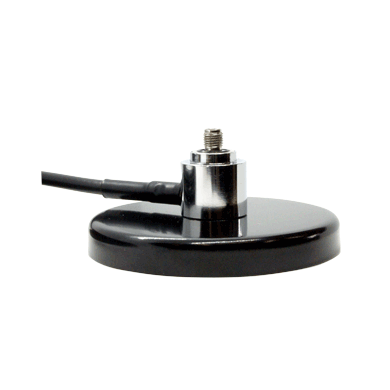

  • SMAマグネット基台G6000Sconimg
  • SMAマグネット基台G6000SSHXimg
  • SMAマグネット基台G6000SSHXconimg
  • SMAマグネット基台G6000Ssetimg

マグネット基台

型名 周波数 コネクタシェル※1 取外レバー 価格
G6000S DC~6GHz 真鍮 ¥11,000(税別)
G6000SH DC~6GHz ステンレス ¥12,000(税別)
G6000SHX DC~6GHz ステンレス ¥13,400(税別)
G3000S DC~3GHz 真鍮 ¥8,000(税別)
G3000SH DC~3GHz ステンレス ¥9,000(税別)
G3000SHX DC~3GHz ステンレス ¥10,400(税別)
G1000S DC~1.3GHz 真鍮 ¥7,500(税別)
G1000SH DC~1.3GHz ステンレス ¥8,500(税別)
G1000SHX DC~1.3GHz ステンレス ¥9,900(税別)
  • SMAマグネット基台G6000S直販
  • SMAマグネット基台G6000S取説
  • SMAマグネット基台G6000S特注
  • SMAマグネット基台G6000S周波数
  • SMAマグネット基台G6000Sケーブル
  • SMAマグネット基台G6000Sコネクタ1
  • SMAマグネット基台G6000Sコネクタ2
  • SMAマグネット基台G6000S特徴1
  • SMAマグネット基台G6000S特徴2
  • SMAマグネット基台G6000S特徴3
※1SMA-J(アンテナ取付側)コネクタのシェル
アンテナは付属しておりません。
接続するアンテナは弊社製品ZMシリーズを推奨致します。

SMAマグネット基台G6000S詳細

SMAマグネット基台G6000Sline

SMAマグネット基台G6000Sde1 [G6000Sシリーズ] DC~6GHz

DC~6GHzまで対応の高特性SMAマグネット基台です。(6GHz使用時VSWR1.2以下:機器取付側から測定)

SMAマグネット基台G3000Sde2 [G3000Sシリーズ] DC~3GHz

DC~3GHzまで対応の高特性SMAマグネット基台です。

SMAマグネット基台G1000Sde3 [G1000Sシリーズ] DC~1.3GHz

DC~1.3GHzまで対応のSMA型マグネット基台です。

SMAマグネット基台G6000Sde4 耐錆二重表面処理

マグネットヨークの表面処理は錆に強い耐錆二重表面処理を施してあります。

SMAマグネット基台G6000Sde5 SMAJ(R)コネクタに変換

変換コネクタSRJ-SP を使用することでアンテナ取付側コネクタをSMAJ(R)に変換できます。 ※SMAJ(R) → SMAジャックのリバースタイプ

SMAマグネット基台G6000Sde6 SMAP(R)コネクタに変換

変換コネクタSR-SJ を使用することで機器取付側コネクタをSMAP(R)に変換できます。 ※SMAP(R) → SMAプラグのリバースタイプ

SMAマグネット基台G6000Sde7 ケーブル長・コネクタ選択可能

ケーブル長とコネクタ(機器取付側)が選択可能です。

SMAマグネット基台G6000Sde8 [SH/SHXシリーズ] ステンレス製シェル

頑丈なステンレス製シェル採用SMAJ(アンテナ取付側)コネクタです。

SMAマグネット基台G6000Sde9 [SHXシリーズ] 取外レバー付属

取り外し時に便利なレバーが付属しています。

SMAマグネット基台G6000Stag共通仕様

周波数 上記
接栓 ※1 ※2 ※3 SMAP(機器取付側)-SMAJ(アンテナ取付側)
同軸ケーブル ※1 ※4 RG58A/U(3m)
マグネット径 φ76
重量 ※1 約384g
※1 標準時
※2 機器取付側コネクタ選択可能 [SMAP/SMAJ/SMAP(R)/SMAJ(R)/NP/NJ/TNCP/TNCJ/TNCP(R)/TNCJ(R)]
※3 SMA-J(アンテナ取付側)コネクタのシェル:[Sシリーズ]真鍮  [SH/SHXシリーズ]ステンレス
※4 ケーブル長選択可能(0.5~5m推奨)
SMAマグネット基台G6000S外観tag外観図
SMAマグネット基台G6000S外観図
SMAマグネット基台G6000SHXレバーtag[SHXシリーズ]  取外レバー
SMAマグネット基台G6000SHXレバー図
